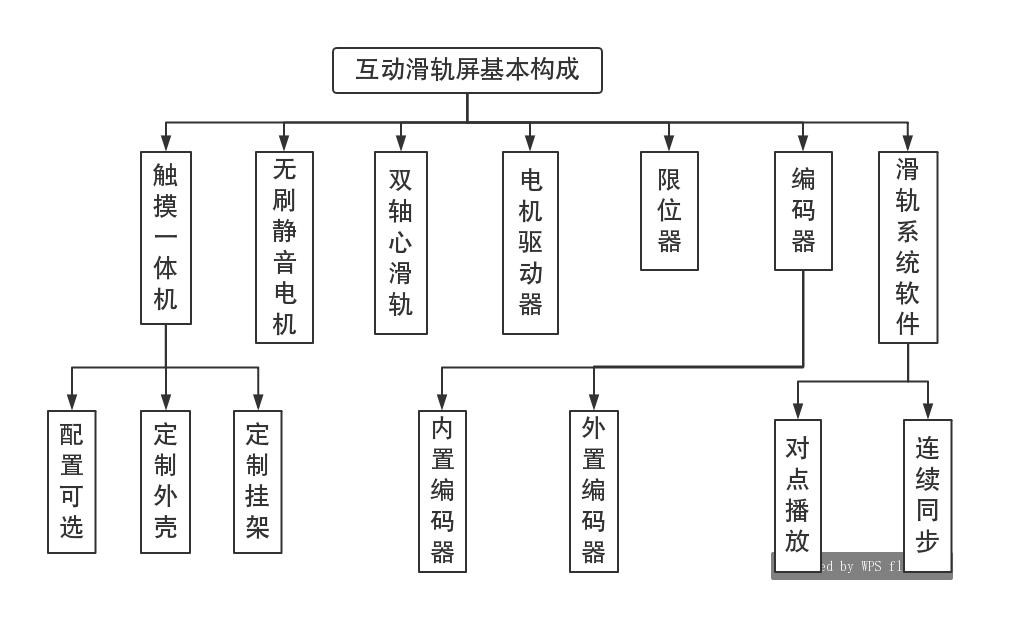

一、滑軌屏設備介紹

1、控制程序：控制移動電機，互動滑軌屏要滑動起來都要靠這一套控制程序。

2、導軌滑輪：使用導軌和凹形滑輪配合完成滑動。

3、坦克鏈：坦克鏈 3CM 寬開槽大于 15CM 深以完成更好的滑行。

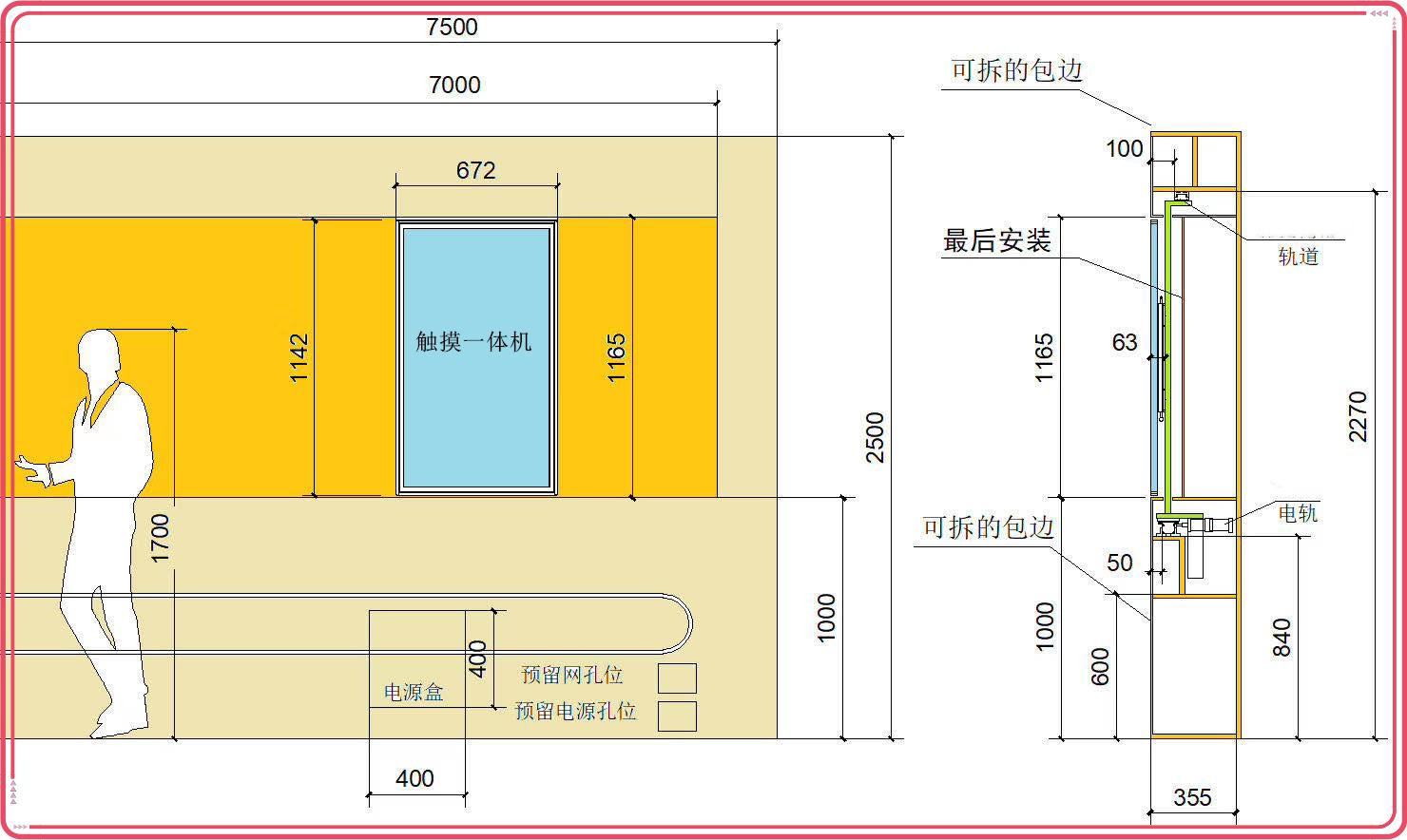

4、掛架：一體機掛架用來掛屏幕，根據屏幕的大小定制。

5、滑軌屏幕：使用液晶屏也可以使用 LED 屏，現在還有很多場合使用電視來定制互動滑軌電視。

二、滑軌屏原理介紹

    通過特殊設計機械滑軌控制裝置，結合觸摸一體機等顯示設備，實現對屏幕內容的互動控制，

   通過電機內置的傳感器返回的實時位置信息，在相應位置上設置不同的觸控點，當顯示屏運動到

   設置好的節點時，相關內容就會被觸發，顯示屏上就會自動切換到相應內容。



三、滑軌屏功能

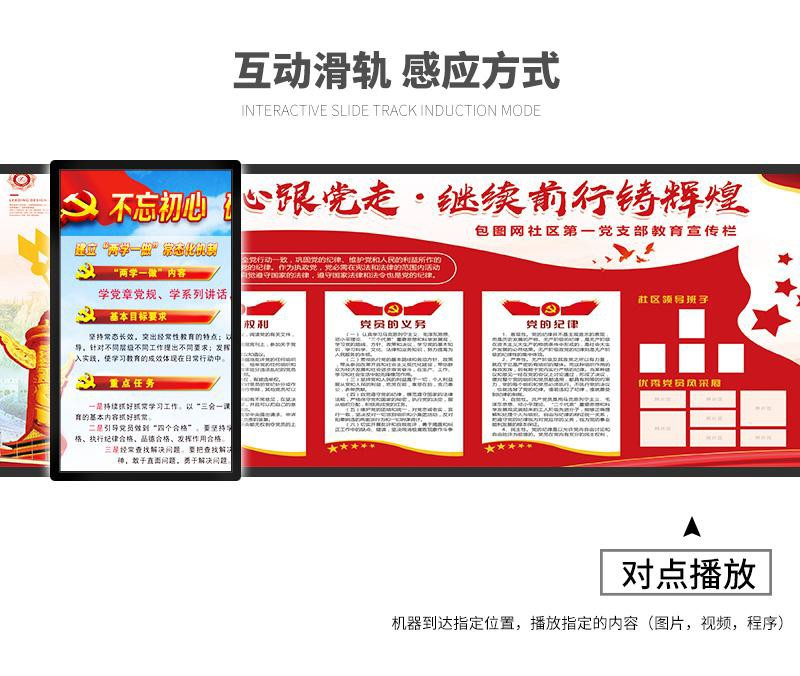

1、播放功能：觀眾用手推動、觸摸、遙控液晶屏移動,即可切換播放內容。

2、觸摸功能：支持觸摸屏互動，然后通過不同觸點可以讓液晶屏顯示相對應的不同內容。

3、存儲功能：表現形式多樣，而且內容豐富，播放畫面與背景墻內容緊密結合,可以是圖片、 文字或者視頻。

四、產品參數

類別

配件參數名稱

規格



互動滑軌屏	導軌長度	0-50M
	導軌驅動方式	電動（手動）
	電機	DC24V 無刷靜音電機、150W、3000 轉
	電機驅動器	輸入 DC9V~ 60V、RS485 串口、MODBUS-RTU 通訊協議
	內置編碼器	測量誤差精度± 2 mm（集成在電機上）
	工業電源	輸入 AC110V~240V、輸出 DC 24V
液 晶 面 板	顯示區域(mm)	( 21.5-86 )寸
	最大分辨率	1920×1080
	顯示色彩	16.7M
	點距(mm)	0.484×0.484
	可視角度	170°/170°
	亮度	450cd/㎡
	對比度	1000：1
	響應時間	4ms
	使用壽命(hrs)	≥60000
觸 摸 面 板	規格	高精度紅外線式多點觸摸屏
	定位精度	±2mm
	透光率	≥92%
	硬度	7H
	點擊方式	10 點觸摸
	響應時間	≤10ms
	輸出分辨率	4096×4096
	使用壽命	單點大于 6000 萬次
電 腦	主板（可選）	工控主板
	CPU（可選）	I5-6200U
	內存(可選)	DDR3 4G
	硬盤(可選)	120G 固態硬盤
	USB2.0/串口	USB 接口即插即用，內置 USB 口四組
	COM	1
音頻	喇叭	內磁式立體功放，2.2W 功放板 8Ω10W 喇叭 2 個
網口	RJ45	外置 RJ45 八芯標準網絡接口
輸出	信號接口	VGA、HDMI
OSD 顯示	菜單語言	中文/英文(需多種語言可選）
功 率	輸入電壓	交流 100～240v 50/60HZ
	最大功率損耗	≤280W
	待機功率損耗	≤3W
外	材質	防塵防爆鋼化玻璃、冷軋板鋼制機柜



觀	外觀顏色	白色/黑色/客戶訂制
	外形尺寸	630X370X38mm
	安裝方式	壁掛式
環境	工作溫度／濕度	0℃～50℃/20%～80%
	存儲溫度／濕度	-10℃～60℃/5～95%

五、互動滑軌屏的應用優勢

1、這種互動方式會更吸引參觀者來觀看，更好得做到宣傳的作用。

2、顯示屏所承載信息量巨大，要比圖片文字更節省場地，可以將更多得表達主辦單位想要傳遞的 信息。 3、一旦參觀者走近該展項，觸摸滑軌屏實現講解自動化控制，可以多個檢測點同時控制，使整個 展廳更加生動隨機，真正實現省電節能，低碳環保。 4、即使枯燥的文字形象的展示在視頻上，讓人也有閱讀的興趣，而且還減輕解說員的負擔，讓空 等更加自動化。

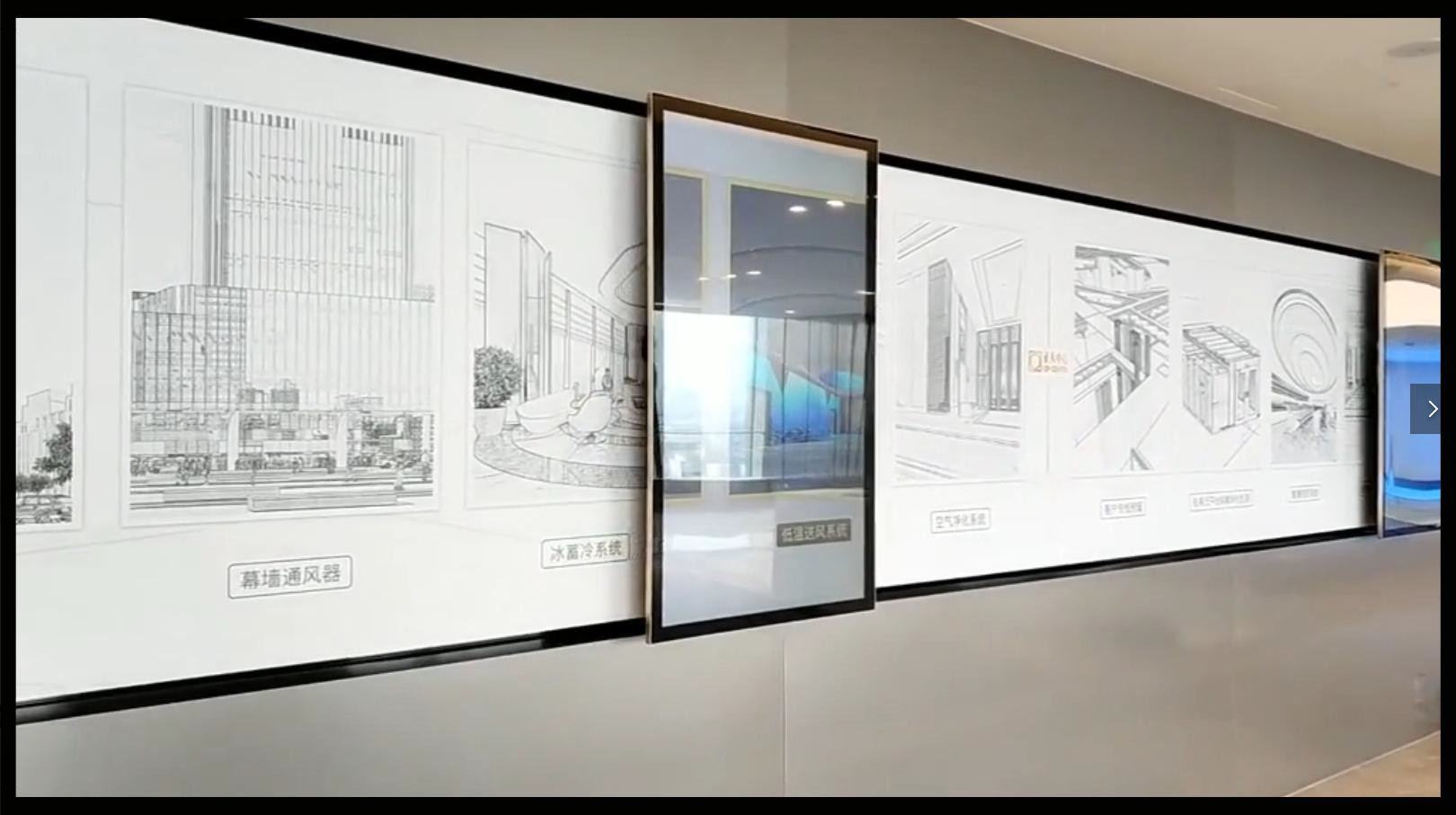

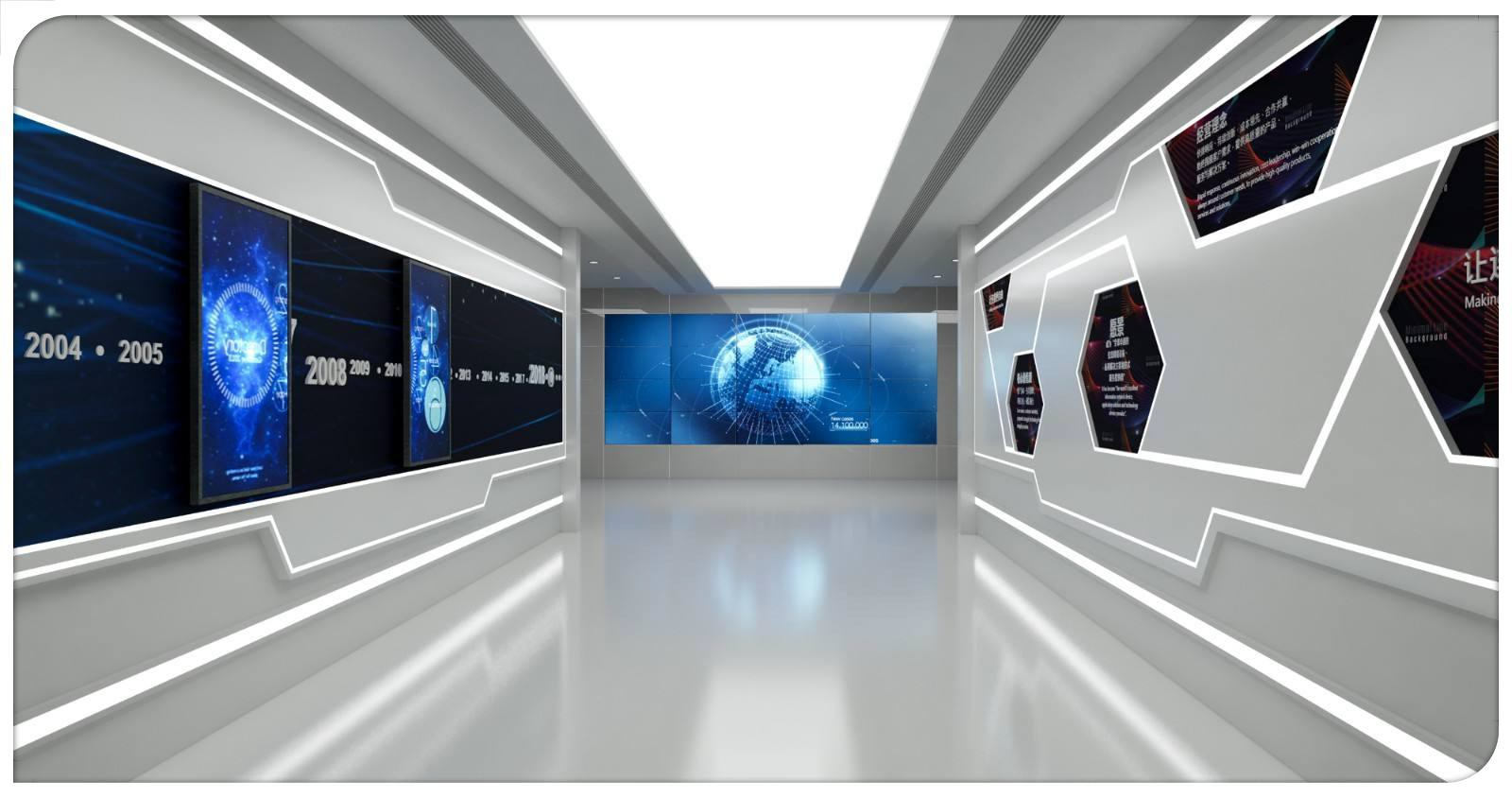

滑軌屏作為一個高科技的展廳顯示設備，其最大的特點就是互動性非常強，在博物館、紀念 館等等多媒體展廳中倍受青睞。
